Quel type de relais pour osmolateur

[zalo]

Salut,

Quel type de relai ai je besoin pour faire ce montage si quelqu'un sait ?




Ce type de montage est-il fiable ? Je compte mettre une reserve de 20 litre d'eau pour être qu'en cas de blocage de l'installation, je ne me retrouve pas avec un bac pour poissons rouge

[Pascarix]

Le mieux est de mettre 2 relais. Je mets le schéma que j'ai réalisé dès que possible.

[zalo]

Merci

Quel est l'avantage d'avoir 2 relais et tu as pris quoi comme relais ? Je vois qu'il y en a plein de différent.


Sinon, est ce que je dois mettre sous tension le circuit avec les capteurs et le circuit avec la pompe séparemmen (même si c'est issus du même transfo)t. Ou une alimentation pour les deux ensemble. Le schéma est pas très clair la dessus. (je sais pas si je suis clair là ?)


Faut-il vraiment mieux mettre une pompe 12v, car en 220 c'est vraiment si dangereux ?

[Joel]

Salut Zalo,

pour moi un seul relais suffit et une seule alimentation le tout en 12 volt coutinu.
Je les ai intégrés dans un boitier avec des passe-cables. Pense à bien souder tes fils et
surtout les protégés avec de la gaine thermo-rétractable que tu trouveras chez Leroy-Merlin.
Voilà ce que je peu te conseiller, bon courage.
@+ Joe

[Pascarix]

Voici le schéma que j'ai réalisé avec 2 relais "Finder" type 97.02 et qui fonctionne aussi.
C'est faisable, même en n'étant pas électricien, ce qui est mon cas.

[JC44]

Salut Pascal en situation 4 , tu arrives a un niveau haut premier contact.
Comment arrives tu au niveau haut 2eme contact comme décris sur la situation 1 ?

Si tu pouvais faire des petites explications pour chaque phases , moi je capte pas

@+ j-c

[JC44]

Faut-il vraiment mieux mettre une pompe 12v, car en 220 c'est vraiment si dangereux ?

Pas forcément dans la logique, tout autre matériel dans le bac étant en 220v ( dont le chauffage thermostat sans terre )

[zalo]

Tien, regardez ce que j'ai trouvé =)
http://www.energiedouce.com/systeme-de- ... ation.html

Bon perso, je vais plutôt tnter de l'assembler moi même.

[JC44]

Voila le détail du matos que j'ai utilisé pour construire 2 boitier de sécurité en cas de débordement concernant la pompe de remontée ( pour ceux qui n'ont qu' 1 trou , moi et mathieu )
Le principe reste le meme pour un osmolateur, je pense que guyom pourra confirmer

Sur le site GO tronic

[guyom]

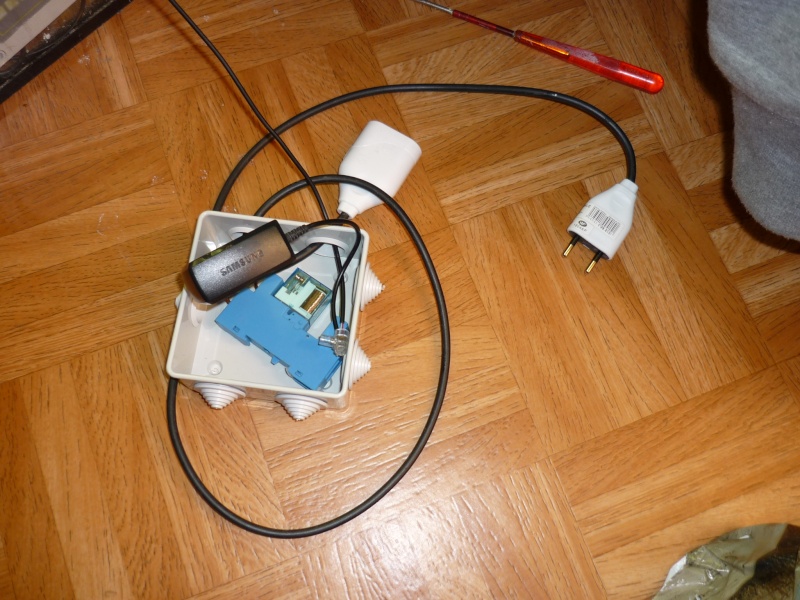

le fils qui part va au detectuer de niveau en 6V , la fiche male au secteur et la femelle a la pompe 220V dans la reserve
J'ai tous combiné pour n avoir q une alimentation
et je branche a un minuteur que je declenche 15min/jour pour plus de securité
donc un detecteur de niveau +1 relai 10A 6v/220v + son support+ un tranfo de telephone portable+ du fils + fiche male + femelle + une boite = une 15éne €
